Elektrické obvody sú komplexné systémy, ktoré vyžadujú presné fungovanie všetkých svojich komponentov. Keď dôjde k výpadku poistky, nie je to len nepríjemnosť, ale často aj dôležitý signál, že v systéme nastal problém. Pochopenie príčin a dôsledkov výpadku poistky je kľúčové pre bezpečnosť a správnu funkciu vašej elektroinštalácie.
Čo je poistka a prečo vypadáva?
Poistka, elektrická poistka alebo tavná poistka, označovaná v schémach ako F (z angl. Fuse), je základná elektrická súčiastka navrhnutá na ochranu elektrického obvodu. Jej hlavnou úlohou je chrániť pred prúdom vyšším ako je nominálny (tzv. nadprúd), skratom alebo preťažením. Poistka predstavuje zámerné vytvorenie najslabšieho miesta v obvode. Pri jej aktivácii, vplyvom nadprúdu, skratu alebo preťaženia, sa pretaví tavný vodič v poistke, čím sa obvod bezpečne preruší.
Príčiny výpadku poistky
Výpadok poistky signalizuje, že došlo k narušeniu normálnej prevádzky elektrického obvodu. Medzi najčastejšie príčiny patria:
- Preťaženie obvodu: Toto je najčastejšia príčina. Nastáva, keď naraz zapnete príliš veľa spotrebičov, ktoré odoberajú viac prúdu, ako je istič alebo poistka dimenzovaná zvládnuť. Príkladom je súčasné spustenie práčky, umývačky riadu, mikrovlnky a rýchlovarnej kanvice. Aj keď sú tieto spotrebiče na viacerých okruhoch, ich celkový odber sa môže stretnúť na hlavnom ističi a ten preťažením vypne.
- Skrat: Skrat je náhle spojenie vodičov s veľkým rozdielom potenciálov, napríklad dotyk fázového a nulového vodiča (L-N) alebo fázového a ochranného vodiča (L-PE). Pri skrate prudko narastie prúd na mnohonásobok menovitého prúdu, čo takmer okamžite spôsobí prepálenie tavného vodiča v poistke alebo vypnutie ističa.
- Chybný spotrebič: Poškodený spotrebič, napríklad s prerušenou izoláciou alebo vnútorným skratom, môže spôsobiť nadprúd alebo skrat v obvode, čo vedie k výpadku poistky.
- Poškodený kábel alebo elektroinštalácia: Poškodená izolácia káblov v stene, uvoľnené spoje v krabiciach alebo zásuvkách môžu viesť k preťaženiu alebo skratu.
- Nevhodne dimenzované istenie: Použitie poistky alebo ističa s príliš nízkym menovitým prúdom pre daný obvod a jeho záťaž môže spôsobiť časté výpadky.
- Nábehové prúdy: Niektoré spotrebiče, ako sú elektromotory (v práčke, kompresore, okružnej píle), transformátory alebo napájacie zdroje, pri zapnutí generujú krátkodobé nábehové prúdy, ktoré môžu byť niekoľkonásobne vyššie ako ich prevádzkový prúd. Ak nie je istenie správne zvolené (napr. použitím ističa s charakteristikou C alebo D namiesto B), tieto nábehové prúdy môžu spôsobiť falošné vypnutie.
Typy ochranných prvkov: Poistky a ističe
V každom elektrickom systéme je nevyhnutná ochrana pred nadmerným prúdom. Na tento účel slúžia predovšetkým poistky a ističe.
Poistky
Poistky sú jednorazové, pasívne ochranné prvky. Pri prekročení určitého prúdu sa ich tavný vodič prepáli a trvalo preruší obvod. Z tohto dôvodu sa poškodené poistky nesmú opravovať a je nutné ich vymeniť za nové s rovnakými parametrami.
Výhody poistiek:
- Spoľahlivosť pri skratoch: Poistky sú veľmi účinné pri veľkých nadprúdoch a skratoch, kde veľmi rýchlo pretavia tavný vodič.
- Vyššia skratová odolnosť: V porovnaní s niektorými ističmi majú poistky vyššiu schopnosť odolať vysokým skratovým prúdom.
- Jednoduchosť a cena: Sú jednoduchšie a často lacnejšie ako ističe.
- Rýchla reakcia: Pri ochrane citlivých elektronických zariadení je ich rýchla reakcia kľúčová.
Nevýhody poistiek:
- Jednorazové použitie: Po prepálení je nutná výmena, čo môže byť nepraktické, najmä ak sa problém opakuje.
- Manipulácia: Výmene poistky pri zapnutom napájaní môže predchádzať oblúk, čo predstavuje bezpečnostné riziko. Nevhodná výmena (napr. použitie drôtu namiesto správnej poistky) je extrémne nebezpečná.
- Nespoľahlivosť pri malých nadprúdoch: Pri dlhodobých malých nadprúdoch môžu byť menej spoľahlivé ako ističe.
- Nevhodné pre motory: Nie sú ideálne na istenie elektromotorov, ktoré sú citlivé na preťaženie.
Typy poistiek:
- Trubičkové poistky: Používajú sa v elektrických spotrebičoch na ich priamu ochranu.
- Závitové poistky: Starší typ, ktorý sa nachádzal v starších elektroinštaláciách.
- Valcové poistky: Väčšie ako trubičkové, umiestňujú sa do špeciálnych pätíc.
- Nožové poistky: Používajú sa v rozvodných sieťach, napríklad v prípojkových skrinkách. Ich výmenu smie vykonávať len kvalifikovaný elektrikár.

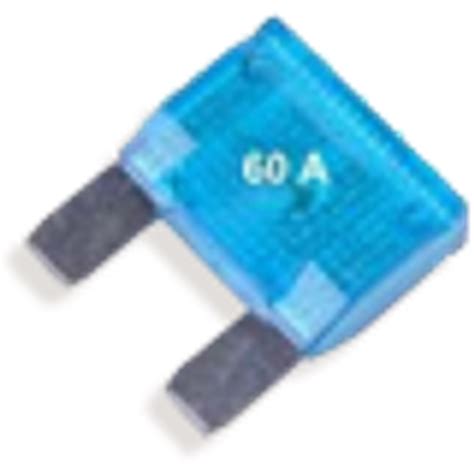

- Automobilové poistky: Špecifické poistky pre automobilový priemysel, často farebne odlíšené podľa prúdovej hodnoty.
Ističe
Istič je elektromechanické zariadenie, ktoré automaticky preruší obvod pri nadprúde alebo skrate. Na rozdiel od poistiek je istič vratný ochranný prvok, ktorý je možné po odstránení príčiny poruchy opätovne zapnúť (tzv. "nahodiť").
Výhody ističov:
- Opätovná použiteľnosť: Po odstránení príčiny poruchy je možné istič opäť zapnúť.
- Bezpečnosť: Moderné ističe majú funkcie, ktoré zabraňujú opätovnému zapnutiu pri pretrvávajúcej poruche (zapínací zámok).
- Indikácia stavu: Zvyčajne vizuálne signalizujú svoj stav (zapnuté/vypnuté).
- Dvojaká ochrana: Majú tepelnú (reaguje na dlhodobejšie preťaženie) a elektromagnetickú (reaguje okamžite na skrat) ochranu.
- Širšie možnosti: Existujú ističe s rôznymi vypínacími charakteristikami (B, C, D), ktoré umožňujú prispôsobenie rôznym typom záťaží.
Nevýhody ističov:
- Cena: Počiatočné náklady na inštaláciu môžu byť vyššie ako pri poistkách.
- Komplexnosť: Sú zložitejšie a teoreticky majú viac bodov, kde môže dôjsť k poruche.
- Reakcia na nábehové prúdy: Nesprávna charakteristika môže viesť k falošným vypnutiam pri nábehových prúdoch.

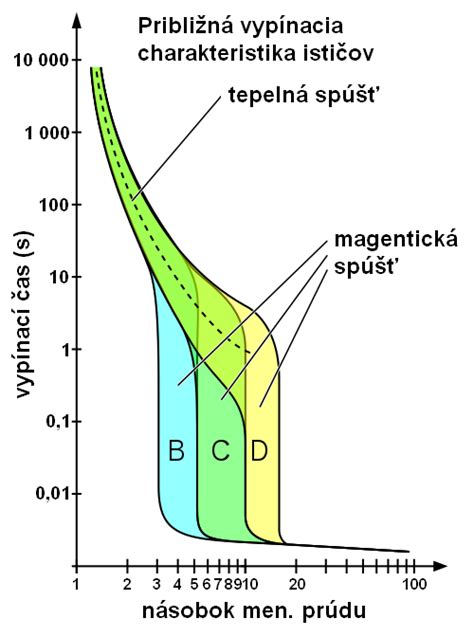

Vypínacie charakteristiky ističov:
Vypínacia charakteristika určuje, pri akom násobku menovitého prúdu (In) sa istič rýchlo (magneticky) vypne:
- Charakteristika B: Vypína pri 3- až 5-násobku In. Používa sa na istenie svetelných a zásuvkových obvodov s bežnými spotrebičmi.
- Charakteristika C: Vypína pri 5- až 10-násobku In. Vhodná pre obvody so spotrebičmi, ktoré majú vyšší rozbehový prúd (elektromotory, kompresory).
- Charakteristika D: Vypína pri 10- až 20-násobku In. Používa sa pre obvody s veľmi vysokými nábehovými prúdmi (zváracie transformátory).
Nepriamy dotyk a ochrana automatickým odpojením
Jedným z typov elektrických úrazov je tzv. nepriamy dotyk. Ten vznikne vtedy, ak sa dotknete neživej časti spotrebiča, ktorá je pod napätím, hoci by za bežných okolností nemala byť. Elektrický prúd potom potečie z miesta dotyku cez vaše telo do zeme. Toto sa môže stať napríklad pri poruche izolácie vo vnútri spotrebiča.
V rozvodných sieťach typu TN, ktoré sa používajú v domácnostiach, sa pre tieto prípady používa tzv. ochrana automatickým odpojením od rozvodnej siete. V praxi sa realizuje tak, že vodivý kryt zariadenia je vodivo spojený s ochranným vodičom (PE). Pri dotyku živého vodiča (L) na kostru zariadenia tak nastane skrat, v dôsledku čoho ochranný prvok (istič alebo poistka) odpojí príslušný elektroinštalačný okruh od siete. Tým sa zabráni prechodu nebezpečného prúdu cez vaše telo.

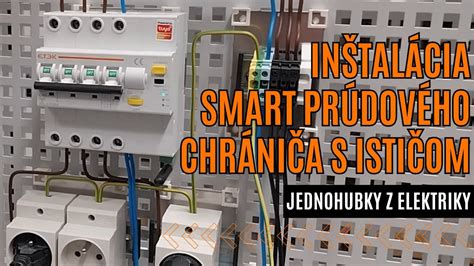

Je dôležité poznamenať, že ochrana automatickým odpojením od siete nezabráni úrazu pri priamom dotyku, či už jednopólovom alebo dvojpólovom. Na ochranu osôb pred úrazom elektrickým prúdom sa preto používa aj prúdový chránič (RCD) s citlivosťou 30 mA, ktorý sleduje rozdiel prúdov medzi fázovým a nulovým vodičom a pri úniku prúdu (napr. cez ľudské telo) obvod rýchlo odpojí.
Správny výber a inštalácia
Výber správneho prierezu káblov a príslušného istenia (ističov alebo poistiek) by mal vždy zvoliť projektant alebo kvalifikovaný elektrotechnik. Berú do úvahy parametre ako:
- Menovitý prúd: Maximálny prúd, ktorý môže istič alebo poistka trvalo prenášať bez vypnutia.
- Menovitý vypínací prúd: Prúd, pri ktorom dôjde k vypnutiu ističa alebo prepáleniu poistky.
- Vypínacia schopnosť: Maximálny skratový prúd, ktorý je istič alebo poistka schopná bezpečne prerušiť.
- Prierez vodičov: Elektroinštalačné káble sú navrhnuté len pre určitý maximálny prúd v závislosti od prierezu ich vodičov. Napríklad pre zásuvkové obvody sa často používa kábel s prierezom 2,5 mm² a 16 A istič.
- Uloženie vodiča: Spôsob uloženia kábla (pod omietkou, v lište, v chráničke) ovplyvňuje jeho schopnosť odvádzať teplo.
- Teplota okolitého prostredia: Prúdová zaťažiteľnosť vodiča sa udáva pre štandardnú teplotu okolia (napr. 30 °C).
- Úbytok napätia: Dlhý kábel kladie odpor, čo spôsobuje pokles napätia na jeho konci.
Ako nahodiť ističe v byte
Identifikácia problému a riešenie
Ak vám vypadne istič alebo poistka, je dôležité postupovať systematicky:
- Identifikujte, ktorý istič/poistka vypadla: Pozrite sa na označenie na rozvádzači. Pri ističoch to býva páčka v spodnej polohe, pri starších typoch môže zostať hore, ale vyskočí signalizačný gombík.
- Vypnite všetky spotrebiče a svetlá v danom okruhu: Pred opätovným zapnutím ističa je nevyhnutné vypnúť všetky spotrebiče pripojené k danému okruhu.
- Pokúste sa istič opäť zapnúť: Zdvihnite páčku ističa do zapnutej polohy.
- Ak istič opäť vypadne: Znamená to, že problém pretrváva. Môže ísť o chybný spotrebič, poškodený kábel alebo stále prebiehajúci skrat. V takom prípade sa nepokúšajte istič opakovane zapínať a kontaktujte kvalifikovaného elektrikára.
- Ak istič zostane zapnutý: Postupne zapínajte spotrebiče a sledujte, či nedôjde k opätovnému vypnutiu. Týmto spôsobom môžete identifikovať konkrétny spotrebič, ktorý spôsobuje problém.
- Vymeňte poistku: Ak ide o prepálenú poistku, vždy ju vymeňte za novú s presne rovnakými parametrami (menovitý prúd, napätie, charakteristika). Nikdy nepoužívajte náhrady s vyšším prúdovým hodnotením, pretože to ohrozuje bezpečnosť celého obvodu.
Vždy pamätajte, že ak si nie ste istí príčinou výpadku alebo postupom riešenia, je najbezpečnejšie obrátiť sa na kvalifikovaného elektrikára. Manipulácia s elektrickými zariadeniami bez patričných znalostí a nástrojov môže viesť k vážnym úrazom alebo poškodeniu majetku.
